X-GOLF MINI는 X-GOLF NEX의 콤팩트한 버전으로 고속 광센서 전용 시스템을 이용한 속도와 방향 계측에 있어 탁월한 성능을 지녔으며 빠르고 안정된 사양의 센서와 컨트롤러를 적용하였습니다.

볼의 반응속도를 높임은 물론, 한 치의 오류도 허용하지 않는 정밀한 계측 능력으로 다양한 구질을 사실적으로 재현해냅니다.

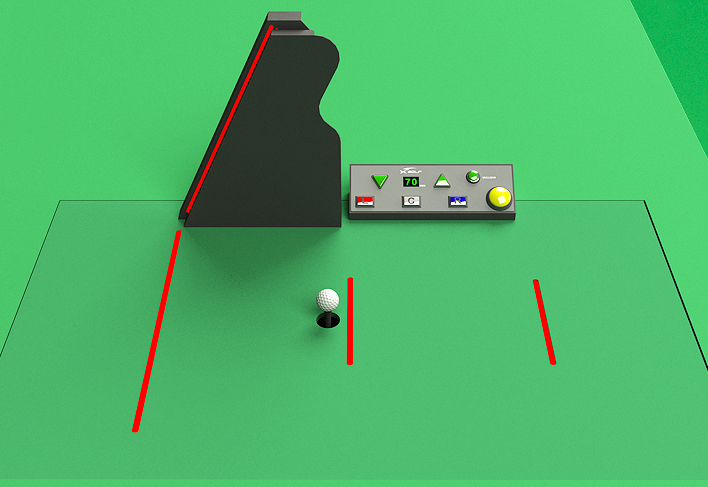

임팩트존 바닥면의 3중 광센서가 클럽의 수평분 궤적을 해석하여 타격점에서의 정확한 임팩트 각도, 볼의 탈출 방향 등을 종합하여 사이드 스핀 값을 계산합니다. 탈출각 센서는 볼의 비행 속도와 탈출각을 계측하며, 바닥 센서는 볼의 방향 및 속도를 측정합니다. 옵션으로 스핀 계측 카메라를 추가할 경우 스핀을 직접 계측할 수 있습니다.

특징

1. 정확도

직접계측항목 : 볼속도, 볼방향, 탈출각, 티높이, 클럽헤드속도, 클럽헤드궤적, 클럽수평진입각
간접계측항목 : 캐리, 런

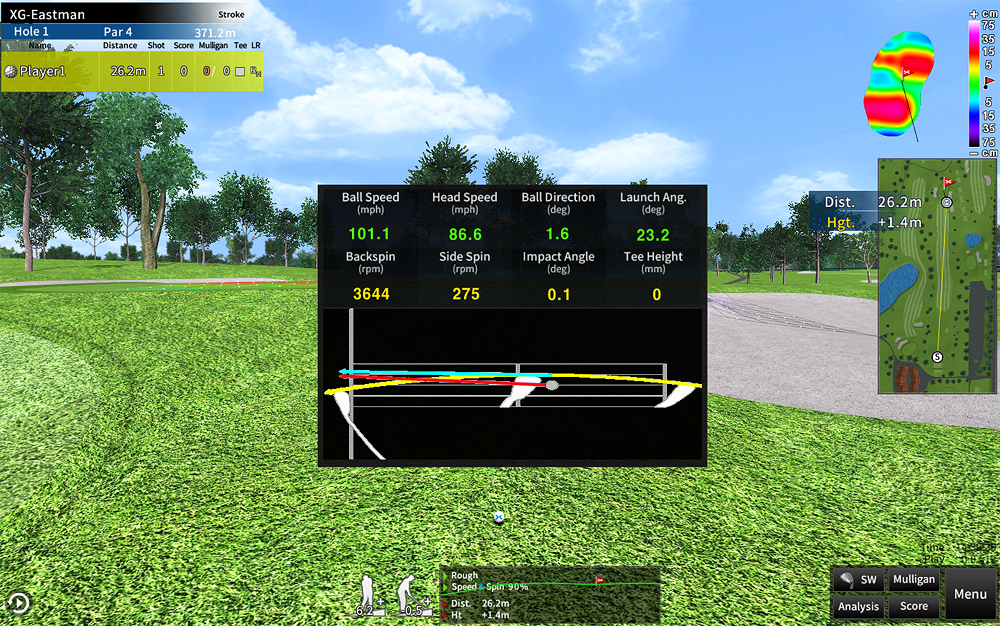

스윙분석창

2. 센서시스템

Sensor : 64bit x 2CH, 32bit x 2CH
Sampling rate : 200khz

3. 편리성

자동 볼 공급 시스템(X-BALL) 특허

최고급
디지털 정밀제어(1mm 이내)
볼엉김 방지장치
사용자에 따른 티높이 자동조절
볼유무 자동감지
정전기 방지
티높이 통신
무고장 설계
자기진단

자동경사발판(X-PLATE) 특허

최고급
디지털 정밀제어(0.1° 이내)
자동 및 수동 운전
제어값 전시
비상운전 기능
정밀교정장치
무고장 설계
자기진단

타구 기록 전시 및 저장 특허

현장 출력 및 원격관리
미니 맵 자동 및 수동전환
전체 맵 자동 및 수동전환

4. 확장성

최고급 스윙 분석 특허

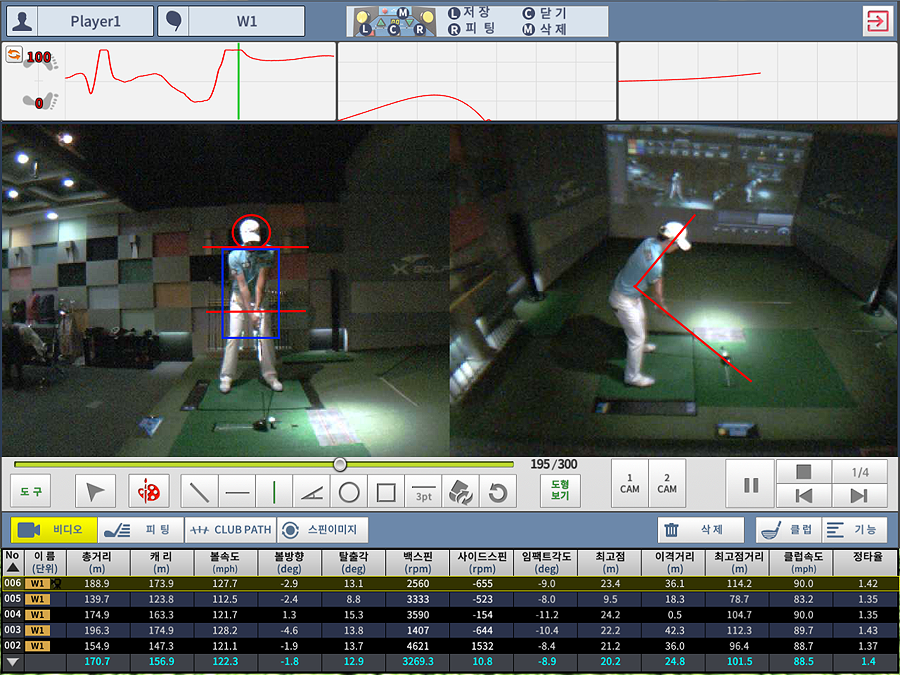

스윙 영상(기본:60FPS, 옵션:120 or 300FPS)
체중이동곡선(120fps/전후좌우)
볼속도
볼방향
볼탈출각
클럽헤드속도
클럽헤드궤적(수평)
클럽진입각(수평)

웹 기반 관리 및 레슨

온라인 레슨 시스템
매장관리
회원서비스
온라인 스크린골프대회
미니 게임

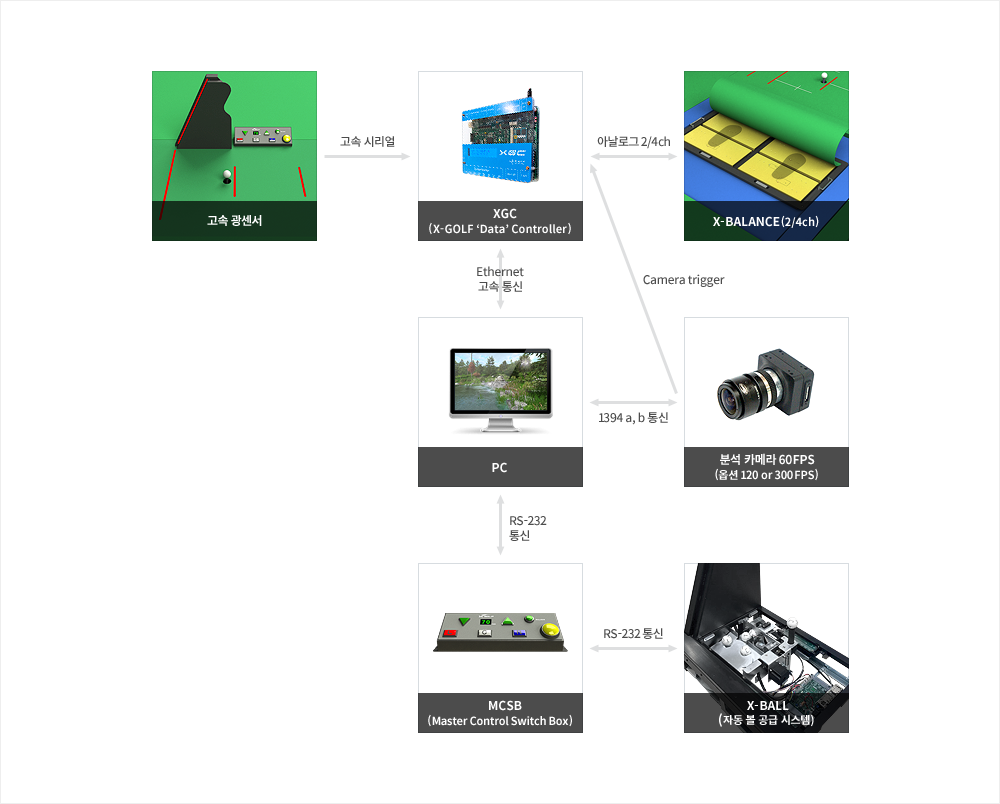

구성 개념도

※ 상기 제품은 기능 향상을 위해 사양이 변경 될 수 있습니다.

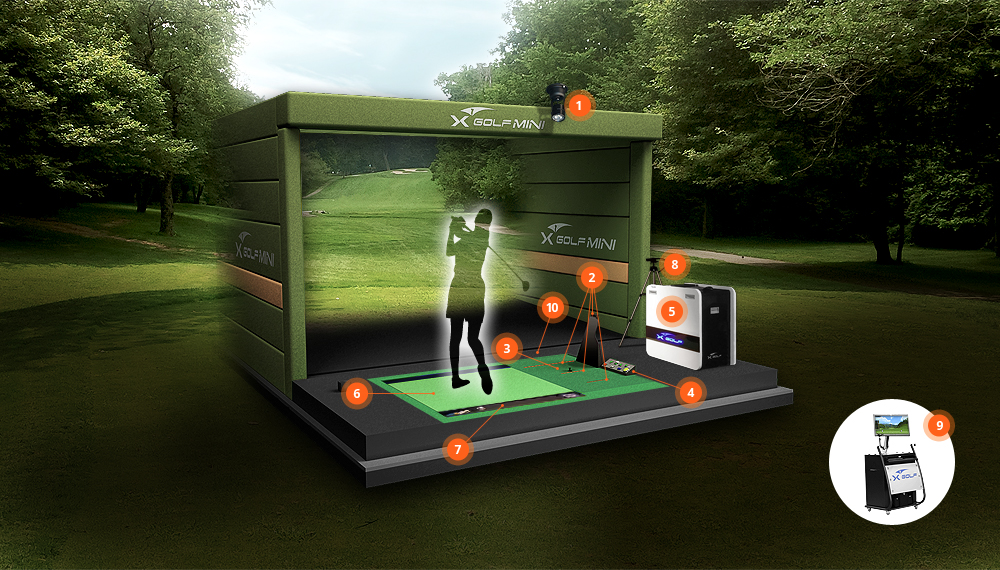

구성품

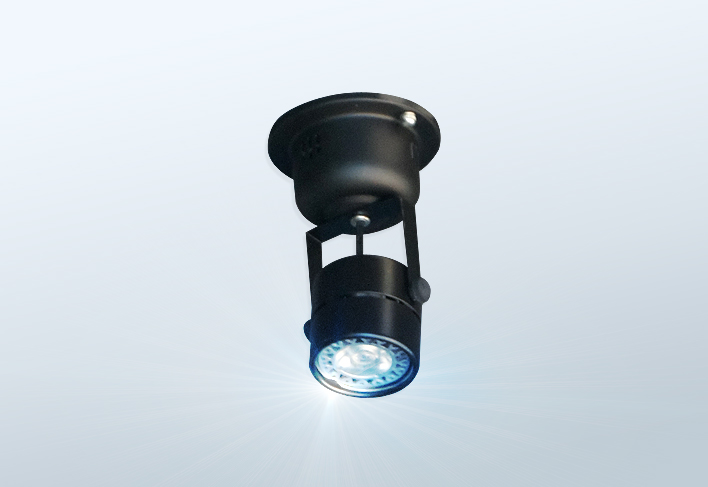

1. LED 광원 모듈

2. 고속 광센서

클럽의 수평분 궤적, 임팩트 각도, 볼 방향 등을 종합하여 사이드스핀 값 측정 및 타격 후 골프공의 방향각, 탈출각, 공간 속도 측정

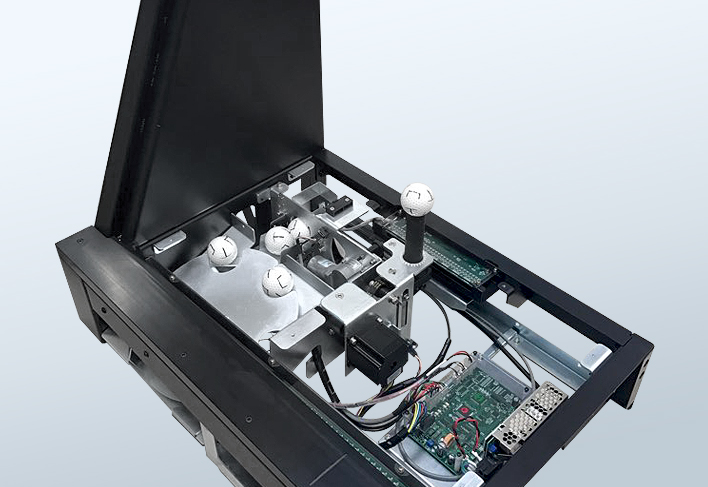

3. X-BALL (자동 볼 공급 시스템)

- 무고장설계 및 최고급부품 사용으로 10년 사용가능
- 고무티 자유운동(특허)으로 타제품대비 수명 20배
- 세계최소높이(13cm)로 별도 천정/바닥 공사 불필요

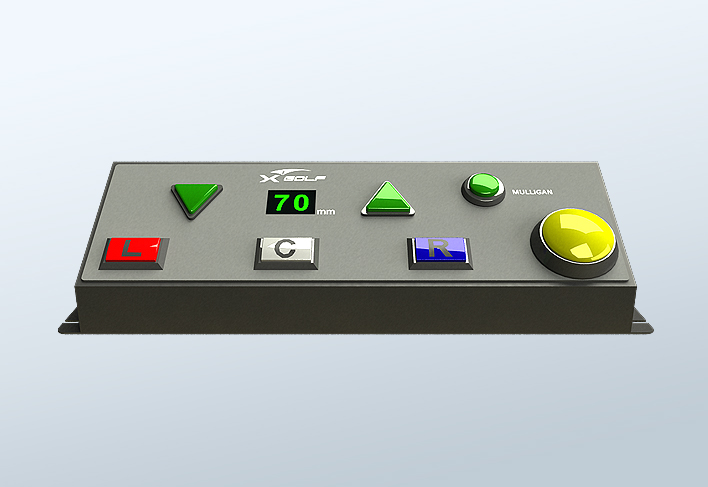

4. MCSB (Master Control Switch Box)

- 국내최초 Multi function 스위치 시스템 도입
- 방향전환, 분석창보기/닫기, 비디오저장/취소, 퍼팅미리보기, 멀리건하기/취소

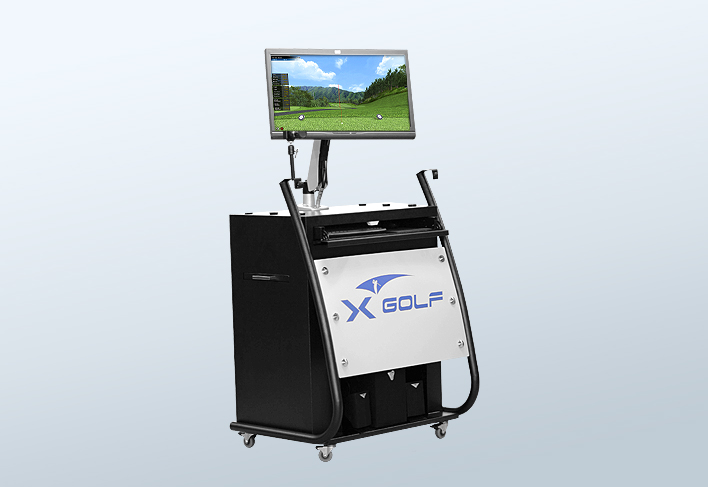

5. X-GOLF 조작 콘솔 (고정형)

옵션품

1 of 2

6. X-BALANCE (체중이동 분석장치)

- 초소형 고정밀 하중센서 2/4채널이 장착
- 정밀도 99%±(계측점 위치에 따라 다소 차이가 있음)
- 최대 400kg 무게 측정 및 자동보정
- 영상신호 동기화

1 of 4

7. X-PLATE (자동경사발판)

- 자동/수동 제어로 Uphill, Downhill, Sidehill lie 구현
- 국내 유일의 최저 높이(150mm/잔디포함)
- ±0.1 허용범위의 정밀 경사센서 탑재
- 0.15도 정밀도로 360도 모든 지형 경사 재현
- 자동 및 수동 선택 기능
- 국내 유일 최저 높이 (13cm)

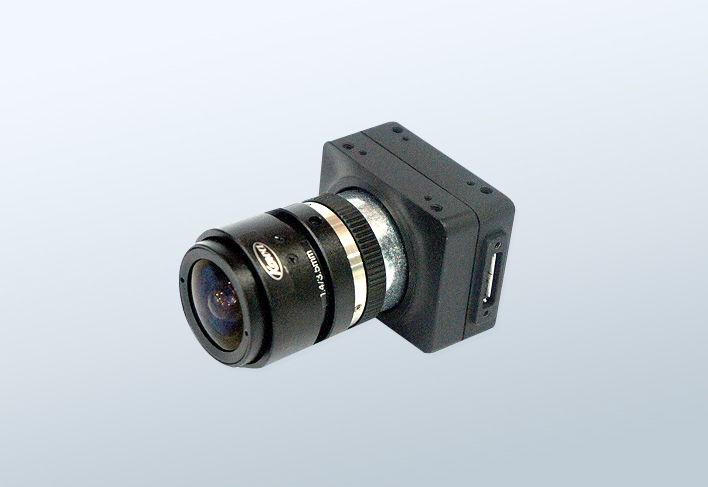

8. 분석 카메라 60FPS (옵션:120 or 300FPS)

- 독창적인 영상인식기술을 이용한 센싱기술
- 스윙완료시점을 자동으로 인식하여 녹화
- 2채널 자동동기 및 체중이동곡선동기
- 볼타격을 인식하여 자동으로 녹화

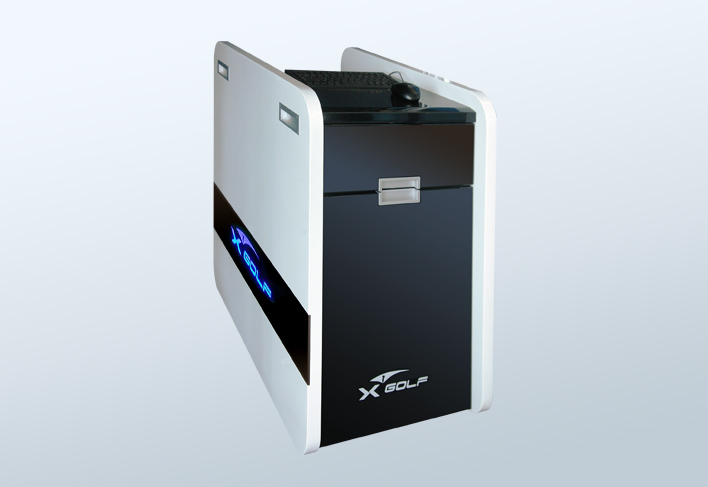

9. X-GOLF 조작 콘솔 (이동형)

10. XGC (X-GOLF 'Data' Controller)

다채널 고속 데이터 통신을 하기 위하여 자체 개발한 시스템 컨트롤러로써 각 모듈간 데이터 통신 및 제어를 하는 핵심장치

사용자 편의성을 높인 분석/연습 모드

분석/연습 모드는 사용자가 드라이빙 레인지나 골프 코스에서 타켓의 거리를 지정하여 스윙 또는 퍼팅을 연습하고 획득한 구질데이터를 프로그램 화면을 통해 확인할 수 있는 기능입니다.

클럽 별 최근 10개 샷 자동 저장 – 최근 5개 화면 노출

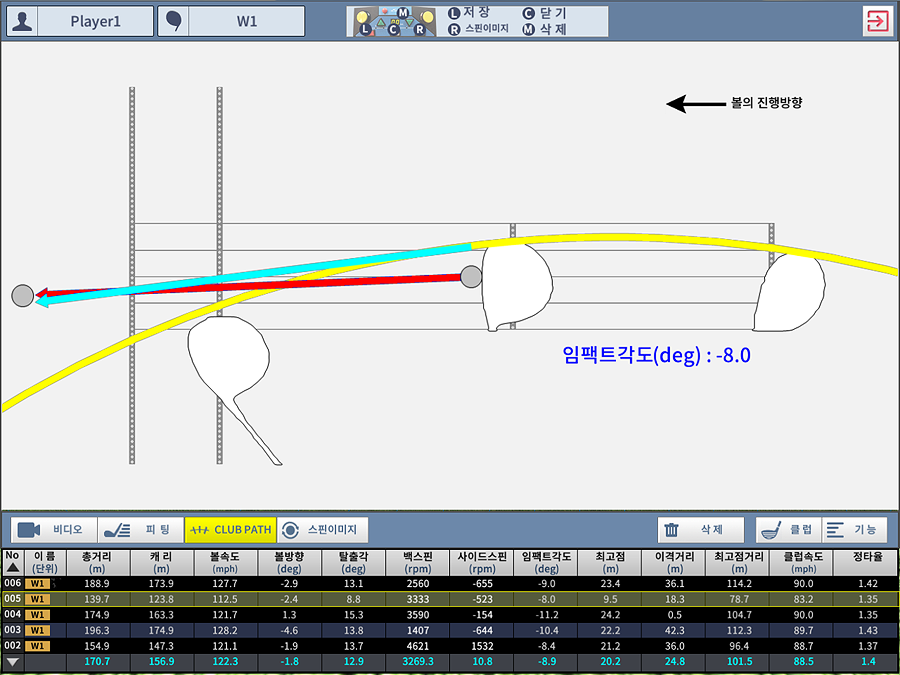

Draw 기능 : 스윙 영상에 도형 그리기
수치와 그래프로 클럽 별 스윙 통계 제공
7가지 구분동작 표시

분석/연습에 필요한 모든 기능을 직관적으로 구성하여 사용이 편리
스윙 영상 재생속도 조절 가능
클럽 패스와 볼 방향을 이미지로 간략히 표시

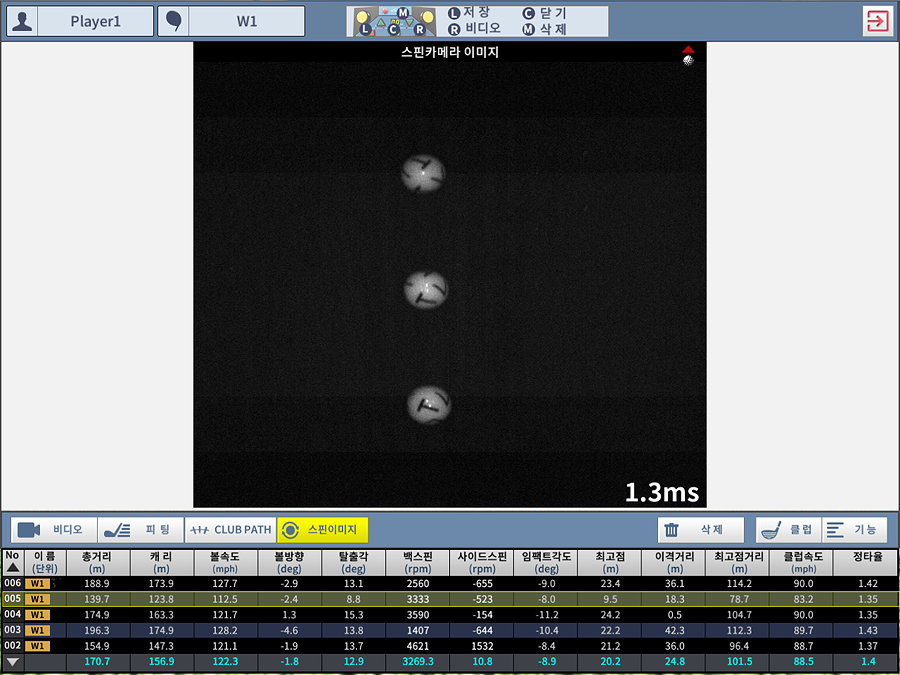

스핀 카메라로 찍은 볼의 스핀 영상 제공

웹 기반의 골프 스윙분석 시스템

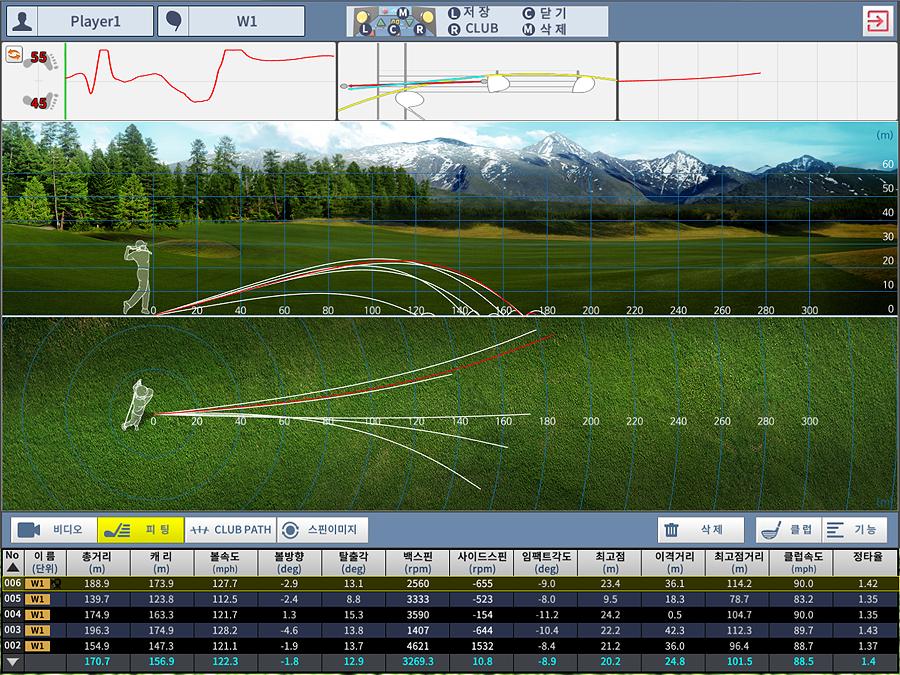

체중 곡선, 비행 궤적, 스윙 영상, 누적 샷 통계 제공

Draw 기능을 이용한 자세 교정

7가지 구분동작 표시

누적된 각 샷의 비행 궤적 표시

누적된 각 샷의 클럽 궤적 및 볼 방향 표시

누적된 각 샷의 스핀 이미지 표시

게임 옵션

1. 초기 메뉴

2. 라운딩 메뉴

3. 플레이어 등록

4. 코스 선택

5. 게임 옵션

6. 라운딩 모드

7. 트레이닝 모드

8. 이벤트 모드

9. 게임 메뉴

10. 다이나믹스 옵션

11. 연습 위치

X-GOLF가 제공하는 Real Full HD 엔진으로 한층 현장감 있는 라운딩을 즐겨보십시오.
Full HD라고 해서 다같은 수준이 아닙니다.

세계 최초 ALL 64bit 시스템 (영상처리, 센서, 그래픽)

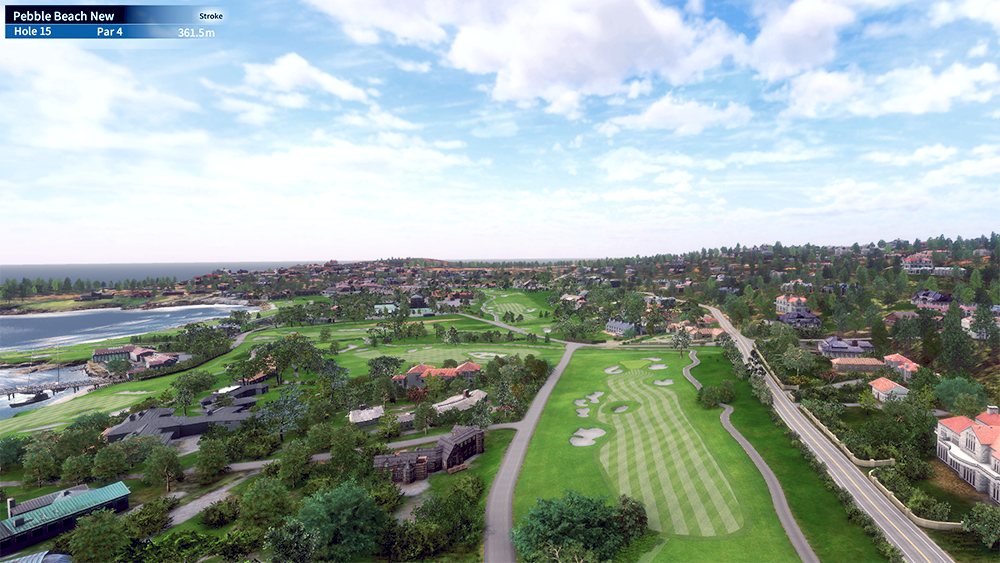

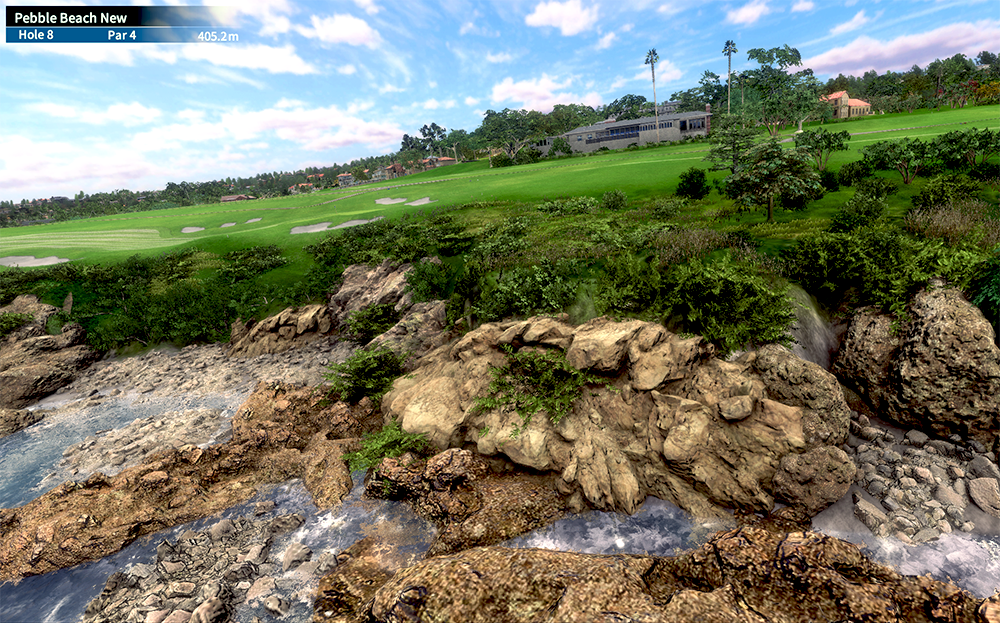

울창한 골프장 전경, 살랑살랑 흔들리는 나무의 수려함, 지형의 굴곡을 돋보이게 하는 언듈레이션 효과, 바람의 세기에 따라 달라지는 구름의 움직임, 주변경관이 그대로 스며들어있는 워터해저드, 실제와 같은 볼의 움직임(충돌, Run)을 경험하십시오.

정교하고 섬세하게 제작된 골프 코스

벙커샷의 통쾌함을 그대로 전해주는 특수모래효과, 즐거움을 배가 시켜줄 3D사운드 시스템, 한올한올 흔들리는 섬세한 수풀효과, 워터해저드 안에서 힘차게 헤엄치는 비단잉어, 실제감을 살린 자욱한 안개효과 등으로 새롭게 달라진 X-GOLF를 만나보십시오.

X-GOLF MINI 우타 전용

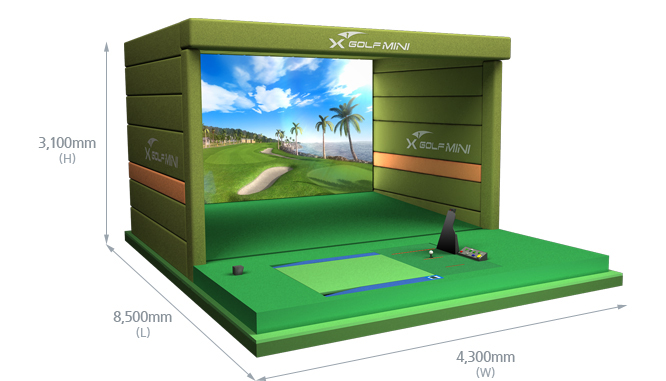

우타 제품 설치 규격

구분	폭(W)	길이(L)	높이(H)
표준	4300mm	8500mm	3100mm
최소	4000mm	7500mm	2950mm

X-GOLF MINI 연습 타석 적용 예

사용 센서(레이더형, 비전형, 광센서형)에 따른 각 스크린 장비의 장단점

구분	레이더형	비전형	광센서 & 카메라 조합형(X-GOLF NEX)
원리	실외에서의 타격시 볼의 운동을 연속하여 Tracking함	볼을 향하여 일정한 각도를 갖는 2대 이상의 카메라를 설치 볼을 타격하였을 때 각각의 카메라가 일정한시간 간격으로 동시에 2CUT 이상을 촬영 화면상에서 볼의 크기, 위치를 해석하여 속도와 방향을 계산 화면상에서 볼에 한 마크를 해석하여 회전을 계산	볼과 클럽의 운동(수평 & 수직)을 광학식으로 취득 카메라로 마킹볼을 촬영 클럽과 볼의 공간벡터를 계산 영상처리로 볼에 한 마크를 해석하여 회전을 계산
장점	제품의 성능에 따라 다르나, 실외에서의 볼의 전체 운동을 tracking한 데이터는 정확함 단, 실내 스크린골프에서는 볼운동의 전체가 아니라, 짧은 거리의 tracking한 값은 상대적으로 부정확함	정확한 볼마킹 화면 확보하고 고성능 영상처리를 하면 정확한 회전수를 얻을 수 있다 광학식에 비하여 설치가 매우 쉽고 용이하다	고급광학식의 경우 반복 정확도가 가장 높음
단점	실내의 짧은 거리에서 사용시 분석데이터는 상대적으로 매우 부정확함 특히 짧은 어프로치나 퍼팅 시에 제공되는 분석 데이터는 사용이 불가능	기본적으로 볼마킹 화면을 정확히 확보하지 못하면 회전량이 엉터리이다 속도나 방향은 고급광학식에 비하여 정확도가 다소 떨어진다 영상처리 기술 격차에 따라 정확도의 편차가 매우 크다	다채널, 고성능, 고속 시스템인 경우 필요 요소들을 고속으로 정확히 계측하는 기술이 매우 어렵다
