High Speed Camera System

X-GOLF EYE는 시스템 구성이 간결하고 사용이 편리한 고속 카메라 전용 시스템으로 타사의 2채널 카메라 센서 방식에서 볼스핀 계측 전용 카메라를 추가 하여 3채널 카메라로 구성하였습니다. 볼의 운동 벡터와 스핀을 분리 실측함으로써 볼의 스핀을 보다 정확하게 측정하며, 더욱 사실적인 구질을 재현해 냄은 물론 어프 로치 및 퍼팅 등의 숏게임 정확도를 개선하여 실전과 같은 즐거움을 느끼실 수 있습니다.

또한, X-GOLF EYE는 세계 최초 카메라 센서 방식에 바닥 타격 센서를 장착하여 기존 시스템에서는 계측할 수 없었던 뒤땅, 토핑 등의 샷 계측을 가능케 했습니다. 기존 시스템의 장점은 살리고 단점을 보완한 시스템으로 구성이 간결하고 편리하게 좌/우타 겸용이 가능하며, 계측 데이터가 정확하여 스윙분석 및 클럽 피팅에 사용 할 수 있으므로 활용도가 한층 강화되었습니다.
※ X-GOLF EYE 센싱 알고리즘의 이해를 돕기위해 연출한 영상

특징

1. 정확도
  • 직접계측항목 : 볼속도, 볼방향, 탈출각, 바닥의 타격지점, 티높이, 백스핀, 사이드스핀
  • 간접계측항목 : 캐리, 런

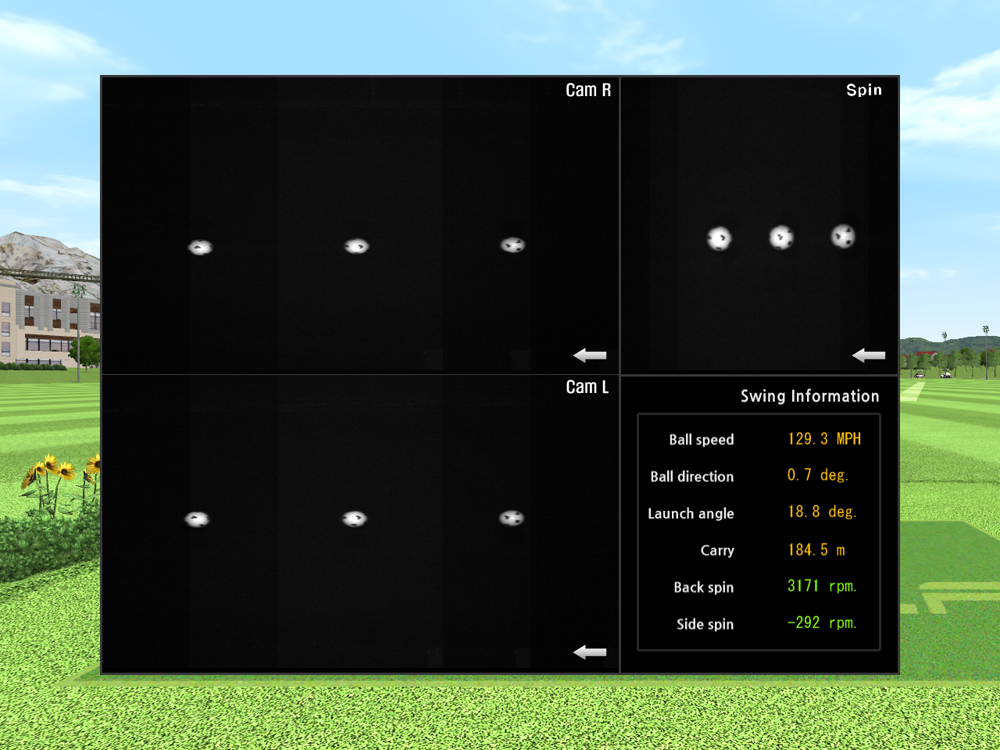

스윙분석창
2. 센서시스템
  • Camera : 4ch 2,000FPS급 High Speed Camera
3. 편리성

자동 볼 공급 시스템(X-BALL)  특허

  • 최고급
  • 디지털 정밀제어(1mm 이내)
  • 볼엉김 방지장치
  • 사용자에 따른 티높이 자동조절
  • 볼유무 자동감지
  • 정전기 방지
  • 티높이 통신
  • 무고장 설계
  • 자기진단

자동경사발판(X-PLATE)  특허

  • 최고급
  • 디지털 정밀제어(0.1° 이내)
  • 자동 및 수동 운전
  • 제어값 전시
  • 비상운전 기능
  • 정밀교정장치
  • 무고장 설계
  • 자기진단

타구 기록 전시 및 저장  특허

  • 현장 출력 및 원격관리
  • 미니 맵 자동 및 수동전환
  • 전체 맵 자동 및 수동전환
4. 확장성

최고급 스윙 분석  특허

  • 스윙 영상(기본:60FPS, 옵션:120 or 300FPS)
  • 체중이동곡선(120FPS/전후좌우)
  • 볼속도
  • 볼방향
  • 볼탈출각
  • 클럽의 최초 지면 접촉점
  • 볼의 사이드스핀
  • 볼의 백스핀

웹 기반 관리 및 레슨

  • 온라인 레슨 시스템
  • 매장관리
  • 회원서비스
  • 온라인 스크린골프대회
  • 미니 게임

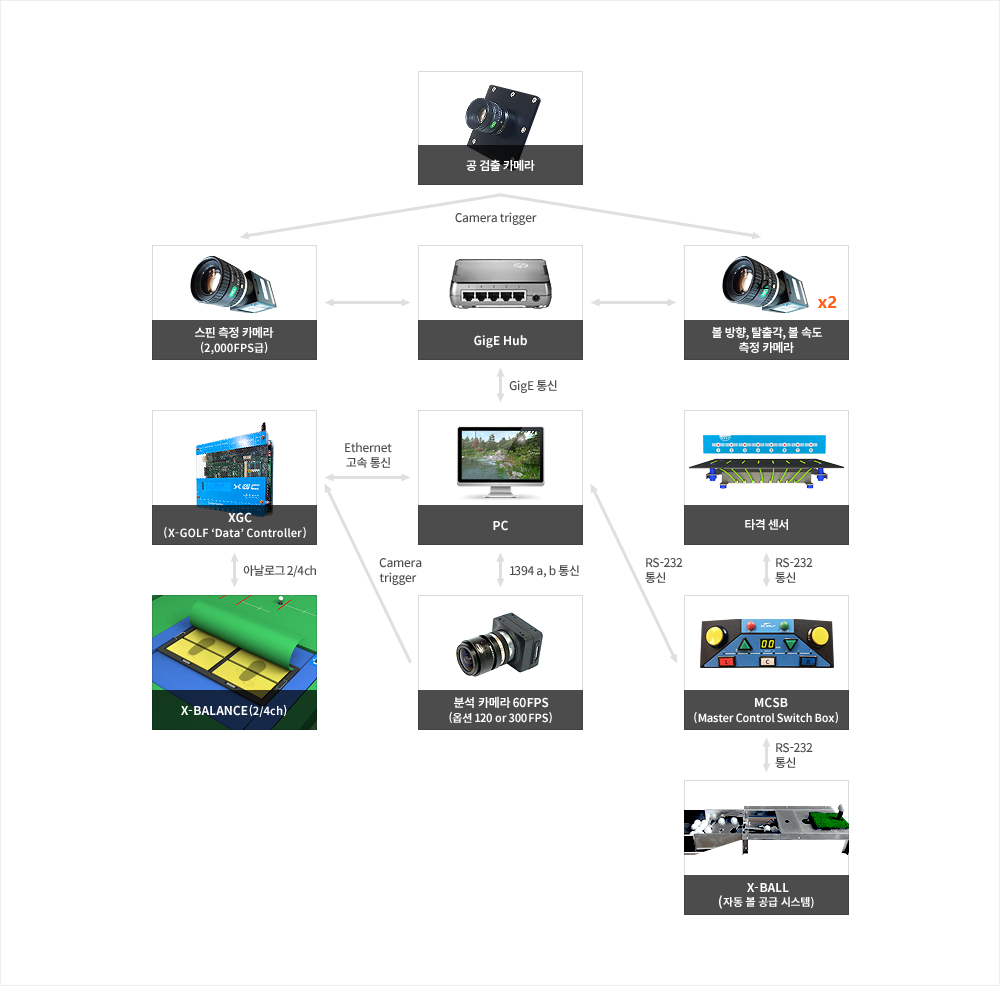

구성 개념도


※ 상기 제품은 기능 향상을 위해 사양이 변경 될 수 있습니다.

구성품

1. 카메라 센서

볼의 탈출각, 스핀, 속도 및 방향 계측

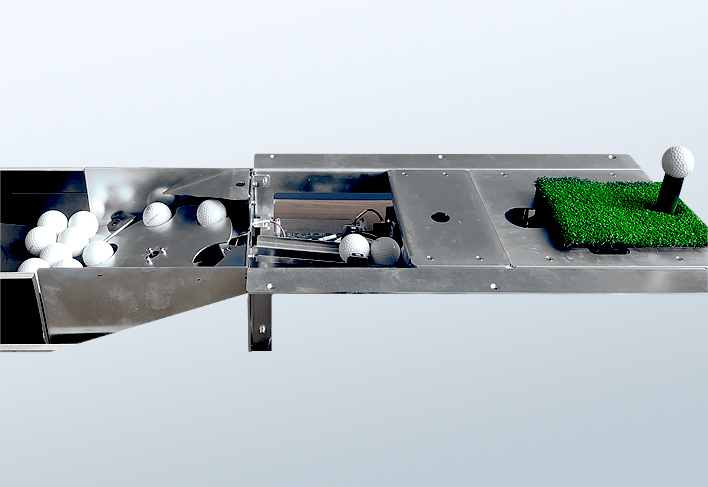

2. X-BALL (자동 볼 공급 시스템)

- 무고장설계 및 최고급부품 사용으로 10년 사용가능
- 고무티 자유운동(특허)으로 타제품대비 수명 20배
- 세계최소높이(13cm)로 별도 천정/바닥 공사 불필요

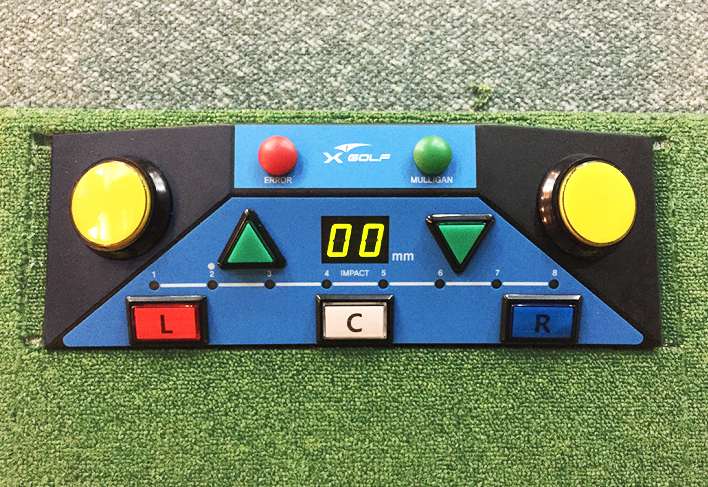

3. MCSB (Master Control Switch Box)

- 국내최초 Multi function 스위치 시스템 도입
- 방향전환, 분석창보기/닫기, 비디오저장/취소, 퍼팅미리보기, 멀리건하기/취소

4. X-GOLF 조작 콘솔 (고정형)

옵션품

5. X-BALANCE (체중이동 분석장치)

- 초소형 고정밀 하중센서 2/4채널이 장착
- 정밀도 99%±(계측점 위치에 따라 다소 차이가 있음)
- 최대 400kg 무게 측정 및 자동보정
- 영상신호 동기화

6. X-PLATE (자동경사발판)

- 자동/수동 제어로 Uphill, Downhill, Sidehill lie 구현
- 국내 유일의 최저 높이(150mm/잔디포함)
- ±0.1 허용범위의 정밀 경사센서 탑재
- 0.15도 정밀도로 360도 모든 지형 경사 재현
- 자동 및 수동 선택 기능
- 국내 유일 최저 높이 (13cm)

7. 분석 카메라 60FPS (옵션:120 or 300FPS)

- 독창적인 영상인식기술을 이용한 센싱기술
- 스윙완료시점을 자동으로 인식하여 녹화
- 2채널 자동동기 및 체중이동곡선동기
- 볼타격을 인식하여 자동으로 녹화

8. X-GOLF 조작 콘솔 (이동형)
9. XGC (X-GOLF 'Data' Controller)

다채널 고속 데이터 통신을 하기 위하여 자체 개발한 시스템 컨트롤러로써 각 모듈간 데이터 통신 및 제어를 하는 핵심장치

사용자 편의성을 높인 분석/연습 모드

분석/연습 모드는 사용자가 드라이빙 레인지나 골프 코스에서 타켓의 거리를 지정하여 스윙 또는 퍼팅을 연습하고 획득한 구질데이터를 프로그램 화면을 통해 확인할 수 있는 기능입니다.

  • 클럽 별 최근 10개 샷 자동 저장 – 최근 5개 화면 노출
  • Draw 기능 : 스윙 영상에 도형 그리기
  • 수치와 그래프로 클럽 별 스윙 통계 제공
  • 7가지 구분동작 표시
  • 분석/연습에 필요한 모든 기능을 직관적으로 구성하여 사용이 편리
  • 스윙 영상 재생속도 조절 가능
  • 클럽 패스와 볼 방향을 이미지로 간략히 표시
  • 스핀 카메라로 찍은 볼의 스핀 영상 제공

웹 기반의 골프 스윙분석 시스템

체중 곡선, 비행 궤적, 스윙 영상, 누적 샷 통계 제공
Draw 기능을 이용한 자세 교정
7가지 구분동작 표시
누적된 각 샷의 비행 궤적 표시
누적된 각 샷의 클럽 궤적 및 볼 방향 표시
누적된 각 샷의 스핀 이미지 표시

게임 옵션

초기 메뉴
1. 초기 메뉴

라운딩 메뉴
2. 라운딩 메뉴

플레이어 등록
3. 플레이어 등록

코스 선택
4. 코스 선택

게임 옵션
5. 게임 옵션

라운딩 모드
6. 라운딩 모드

트레이닝 모드
7. 트레이닝 모드

이벤트 모드
8. 이벤트 모드

게임 메뉴
9. 게임 메뉴

다이나믹스 옵션
10. 다이나믹스 옵션

연습 위치
11. 연습 위치

X-GOLF가 제공하는 Real Full HD 엔진으로 한층 현장감 있는 라운딩을 즐겨보십시오.
Full HD라고 해서 다같은 수준이 아닙니다.

세계 최초 ALL 64bit 시스템 (영상처리, 센서, 그래픽)

울창한 골프장 전경, 살랑살랑 흔들리는 나무의 수려함, 지형의 굴곡을 돋보이게 하는 언듈레이션 효과, 바람의 세기에 따라 달라지는 구름의 움직임, 주변경관이 그대로 스며들어있는 워터해저드, 실제와 같은 볼의 움직임(충돌, Run)을 경험하십시오.


정교하고 섬세하게 제작된 골프 코스

벙커샷의 통쾌함을 그대로 전해주는 특수모래효과, 즐거움을 배가 시켜줄 3D사운드 시스템, 한올한올 흔들리는 섬세한 수풀효과, 워터해저드 안에서 힘차게 헤엄치는 비단잉어, 실제감을 살린 자욱한 안개효과 등으로 새롭게 달라진 X-GOLF를 만나보십시오.

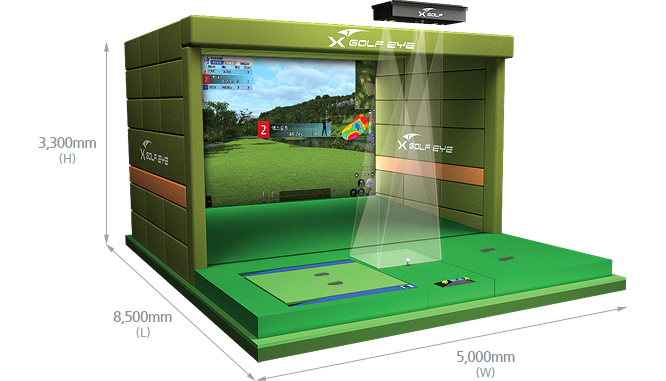

X-GOLF EYE 우타 전용

우타 제품 설치 규격
구분 폭(W) 길이(L) 높이(H)
표준 4300mm 8500mm 3100mm
최소 4000mm 7500mm 2950mm

X-GOLF EYE 양손 타석용

양타 제품 설치 규격
구분 폭(W) 길이(L) 높이(H)
표준 5000mm 8500mm 3300mm
최소 4900mm 7500mm 2950mm

판매정보

구분 X-GOLF EYE X-PLATE(옵션) X-BALANCE(옵션)
사양
  • 양손타석용 스크린골프 시스템
  • XGC를 이용한 웹 기반 골프 분석 시스템
  • X-BIRDIE기본 탑재
  • 오토티업기
  • 회원관리 및 온라인 서비스
        (대회개최, 미니게임, 자체이벤트)
  • 회원카드 리더기
  • 크기 : 1,400 X 1,020 X 150(mm)
  • ±0.1˚ 허용범위의 정밀 경사센서 탑재
  • 최저 설치높이(150mm/잔디포함)
  • 고속 LAN설치
  • 저 소음 실현 및 역회전 방지 기능
  • 표시부 탑재
  • 최대 허용하중 600kg
  • 자동보정(Auto-Calibration)기능
  • 수동조작기능
  • 볼걸림 방지기능
  • 크기 : 910 X 510 X 60(mm)
  • 초소형 고정밀 로드셀 4ch
  • 최대 무게:25kg
  • 정확도 : 99%
  • 자동보정(Auto-Calibration) 기능
  • 무선모듈(Zigbee) 장착으로 무선 DATA 전송가능
  • 터치 스위치 2ch 내장으로 프로그램 연동가능
  • 외장형 디스플레이 모듈 연결가능
  • 베터리 및 베터리 충전회로 내장
  • 전원 DC 18V
옵션
  • 분석카메라(60fps) X 2
  • 타격 센서 모듈
  • 없음
  • 없음

사용 센서(레이더형, 비전형, 광센서형)에 따른 각 스크린 장비의 장단점

구분 레이더형 비전형 광센서 & 카메라 조합형(X-GOLF NEX)
원리
  • 실외에서의 타격시 볼의 운동을 연속하여
         Tracking함
  • 볼을 향하여 일정한 각도를 갖는 2대 이상의
         카메라를 설치
  • 볼을 타격하였을 때 각각의 카메라가 일정한시간
         간격으로 동시에 2CUT 이상을 촬영
  • 화면상에서 볼의 크기, 위치를 해석하여 속도와
         방향을 계산
  • 화면상에서 볼에 한 마크를 해석하여 회전을 계산
  • 볼과 클럽의 운동(수평 & 수직)을 광학식으로 취득
  • 카메라로 마킹볼을 촬영
  • 클럽과 볼의 공간벡터를 계산
  • 영상처리로 볼에 한 마크를 해석하여 회전을 계산
장점
  • 제품의 성능에 따라 다르나, 실외에서의 볼의
         전체 운동을 tracking한 데이터는 정확함
  • 단, 실내 스크린골프에서는 볼운동의 전체가
         아니라, 짧은 거리의 tracking한 값은 상대적으로
         부정확함
  • 정확한 볼마킹 화면 확보하고 고성능 영상처리를
         하면 정확한 회전수를 얻을 수 있다
  • 광학식에 비하여 설치가 매우 쉽고 용이하다
  • 고급광학식의 경우 반복 정확도가 가장 높음
단점
  • 실내의 짧은 거리에서 사용시 분석데이터는
         상대적으로 매우 부정확함
  • 특히 짧은 어프로치나 퍼팅 시에 제공되는 분석
         데이터는 사용이 불가능
  • 기본적으로 볼마킹 화면을 정확히 확보하지
         못하면 회전량이 엉터리이다
  • 속도나 방향은 고급광학식에 비하여 정확도가 다소
         떨어진다
  • 영상처리 기술 격차에 따라 정확도의 편차가 매우
         크다
  • 다채널, 고성능, 고속 시스템인 경우 필요 요소들을
         고속으로 정확히 계측하는 기술이 매우 어렵다
※ 상기 제품은 기능 향상을 위해 사양이 변경 될 수 있습니다.

골프 보조 장비의 종류 및 사용 목적

1. 런치모니터(레이더형, 비전형 or 조합형)
  • 주로 클럽의 피팅을 주목적으로 하며, 시험 클럽의 특정 조건에서의 타격에 대한 볼의 운동(공간벡터, 회전)을 계측 후 재현한다.
2. 스크린골프(레이더형, 비전형, 광센서형 or 조합형)
  • 주로 실내에서의 가상 게임 및 간단한 스윙 분석을 주목적으로 하며, 실제 게임에서와 같이 여러 사람이 다양한 클럽으로 타격한 각각의 볼의 운동(공간벡터, 회전)을 계측 후
         재현한다.
3. 스윙운동 분석기(비전형, 센서류, 기구류 or 조합형)
  • 골퍼의 스윙(운동) 분석을 주목적으로 하며, 그 종류 및 작동원리가 매우 다양하다. 고급 분석기의 경우, 스윙(운동) 분석과 동시에 볼의 운동(공간벡터, 회전)도 계측 후
         재현한다.재현해준다.

스크린골프 장비에 대한 비교 시연 항목 및 검증 방법

성능 검증 양식 다운받기

1. 세계 최고 수준의 정확도 및 반복성 : 정확한 비거리, 백스핀/사이드스핀 재현, 뒷땅 치기 및 톱핑 재현
  • 1-1. 프로가 여러 유형의 샷을 시도하여 검증 - 드라이브, 아이언, 퍼터/ 정타(롱, 숏 : 백스핀/사이드스핀), 미스샷(뒷땅 치기 및 톱핑), 어프로치(롱, 숏), 퍼팅(롱, 숏) 등
  • 1-2. 룰러로 실제 거리를 잰 후, 손으로 공을 던져 거리와 스핀을 검증
2. 최신, 최고급 시스템 및 프로그램 : 세계최초의 완벽한 64bit 영상처리 시스템과 센서 및 64bit Full HD 그래픽 엔진 적용
  • 2-1. 실물 검증
3. 물리 엔진의 사실감 : 상급자가 직접 게임을 하면서 여러 상황을 시연
  • 3-1. 모든 유형의 샷에 있어 볼의 운동 상태 및 충돌 상태 관찰
4. 그래픽의 사실감 : 가능한 그래픽 전문가와 함께 분석
  • 4-1. 수동으로 스크롤 하여 근접하면서 나무, 풀, 바위, 물 등의 정밀묘사 정도 및 움직임 관찰, L.O.D 검증, 로딩 타임 검증
5. 최고급 부가 기능 : 고급 스윙 분석 기능, 클럽 피팅 기능, 샷 다시 보기 기능
  • 5-1. 동영상 분석시스템 검증(1~2채널, 50~300FPS, draw 기능 ), Weight balance(2ch, 4ch) 분석시스템 검증
  • 5-2. 클럽별, 사람별 타격 데이터 비교기능 검정(거리, 스핀, 헤드 궤적, 동영상 등), 카메라 영상과 데이터의 동기화 검증
6. 유아 전용 게임 및 레슨 기능
  • 6-1. 유아 전용 게임이 제공되는지 검증(X-GOLF : PB(Point based) game, LU(Level up) game, Arcade game)
7. 내구성 : 설계 단계부터의 고려에 대한 검증
  • 7-1. 각 부품의 재질 및 정밀가공 정도, 조립의 정밀도 검증(메이커의 자료 제공), 클럽으로 센서 및 바닥을 직접 타격하거나 사람이 발로 충격을 가함
  • 7-2. 진동 시험(선박 운항의 가혹한 조건)자료 검증
  • 7-3. 설계도, 품질관리표, 등 관련 서류 확인
8. 디자인 및 안전성 : 전체적인 외관의 심플함 - 장비의 높이, 사고에 대한 방어 설계(돌출 부위 등)
  • 8-1. E.T.L 인증, 실물, 도면의 치수, 사진을 보고 전문가의 평가
9. AS에 대한 편리성 : 가능한 모든 부품의 모듈화 및 디지털화, 편리한 자기진단 및 원격지원 기능, 자가 수리 가능한 설계
  • 9-1. 메이커의 제공 자료 검증
  • 9-2. 제공 문서 자료 : 설명서, 완료 점검표, 장비별 매뉴얼, AS 가이드, AS 영상보조물 등
10. 시스템 각 부분의 자체 개발 여부 : 향후 수리 및 업그레이드 가능 여부 및 비용 과다 발생
  • 10-1. 연구실, 조립실 상황 검증
11. WORLD-WIDE BRAND & NETWORK SERVICE : 해외 판매 및 전시회 참가 실적
  • 11-1. 메이커의 자료 검증
